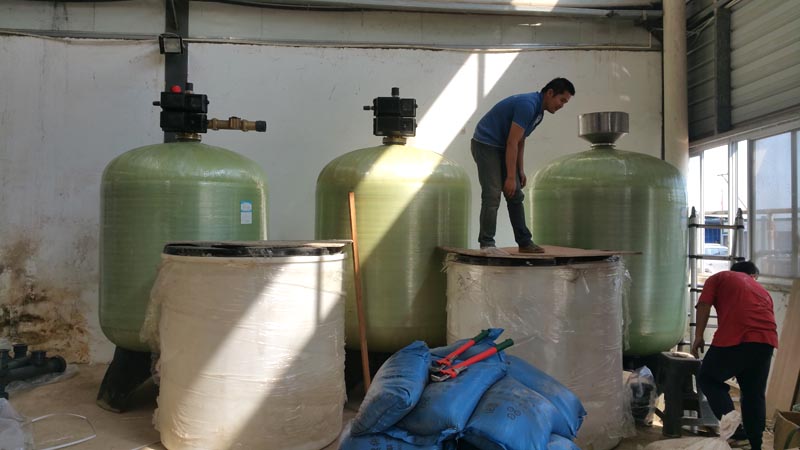

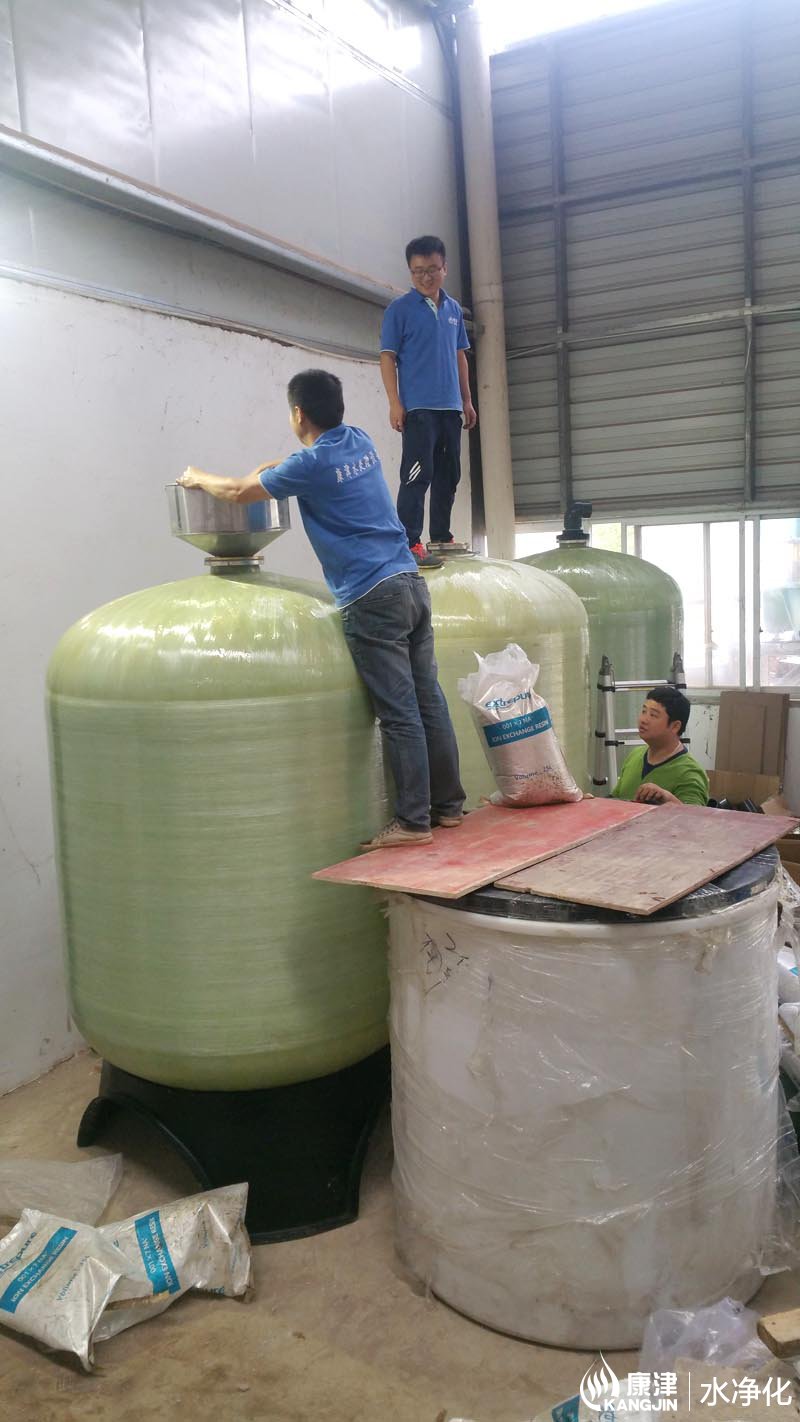

工程名稱：六點半食品廠，過濾及軟化水設備

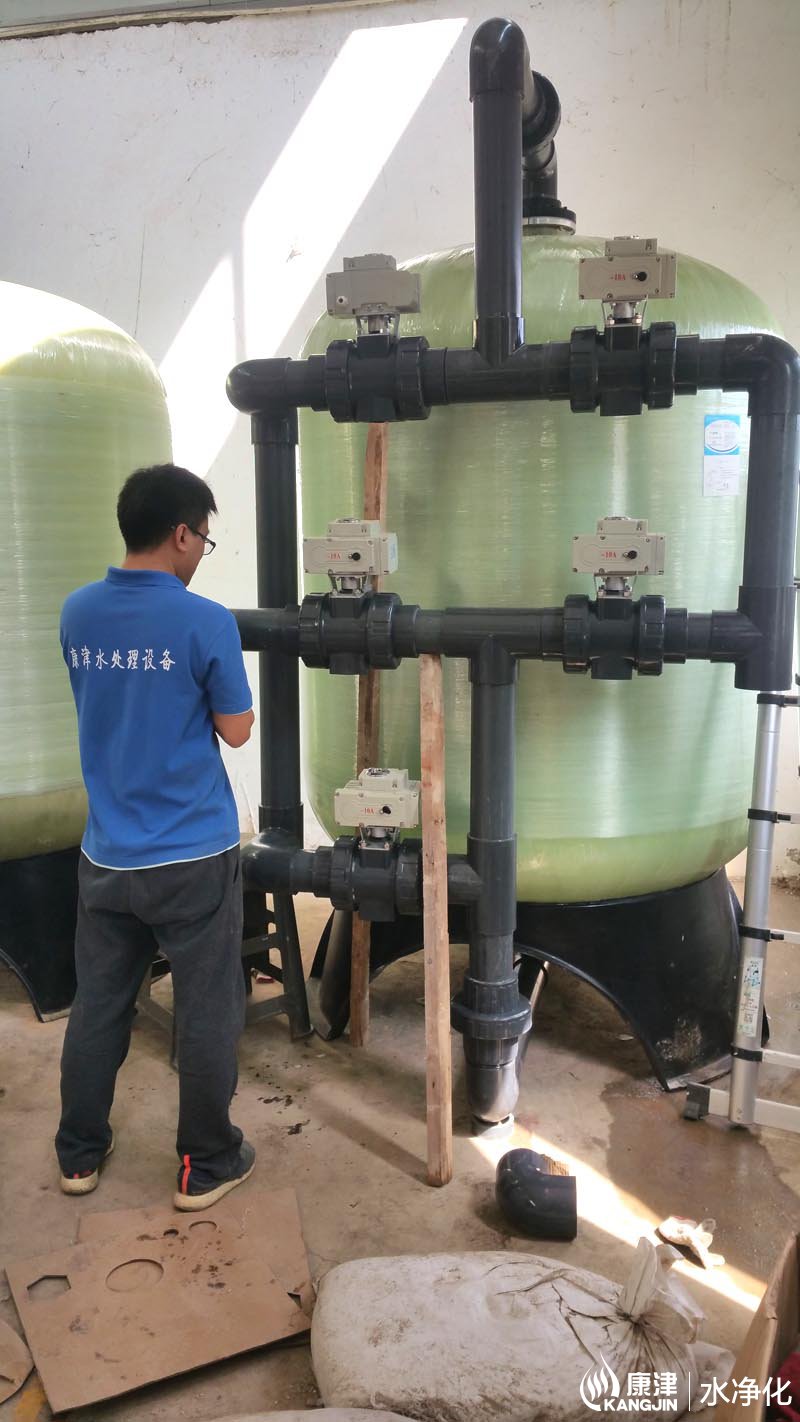

工藝流程：原水箱-恒壓供水-多介質過濾器-軟化水設備

軟水器的設備選型及處理工藝說明

1、設備選型

用水量要求每天400T； 選用KJ-KF-E2-1500 型全自動軟水器。

2、組合形式：

KJ-KF-E2-1500型全自動軟水器為流量型雙頭雙罐軟化器，兩個控制閥通過互鎖使兩臺

單獨的軟化器實現雙罐并聯。通過流量互鎖裝置自動切換，同時供水，交替再生，確保

連續供應軟水，使整個系統更加安全可靠。

3.處理工藝說明：

根據貴方所提供的原水水質報告，我公司為貴方所推薦的KJ-KF-E2-1500型全自動軟水器

可在原水總硬度為8mmol/ L（以CaCO3計）的條件下, 使出水水質達0.038mmol/ L 。

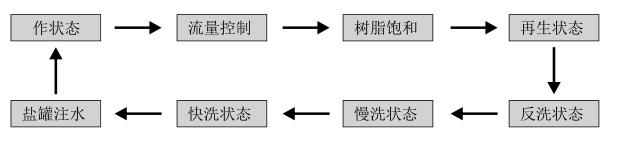

控制系統流程圖及流程說明：

流程說明：

①工作狀態：原水經過控制閥由上布水器進入樹脂罐，經樹脂層處理的水通過底部的下

布水器，沿著中心升降管向上，再通過控制閥的出水口流出。

②反洗狀態：原水進入控制閥后沿中心升降管向下，通過底部的下布水器經過樹脂層向

上，最后通過控制閥排污口排出。其目的是為了松動樹脂。

③再生狀態：原水經吸鹽器產生虹吸，帶著再生還原劑 （20? 以上的飽和鹽水）進入樹

脂罐，然后經過樹脂層進入下布水器和升降管，再通過控制閥排污口排出 （實際原水經

與20? 以上的飽和鹽水混合后的鹽水濃度為8％左右)。

④慢速清洗狀態：原水經控制閥進入樹脂罐，經樹脂層處理過的水通過底部的下布水器，

然后沿著中心的升降管向上，再通過控制閥排污口流出。

⑤快速清洗狀態：原水經控制閥進入樹脂罐向下，經過樹脂層后進入下布水器沿升降管向

上，最后通過控制閥排污口流出。

⑥鹽罐注水狀態：原水進入控制閥，經注水器向鹽罐注水。

系統工作方式說明：

本工作系統采用雙罐并聯方式安裝，交替再生，連續供水。單罐出水量為50T/h。

工作程序為：1號罐、2號罐同時供水，流量達到設定值時(由再生流量計控制)，首先1號罐

樹脂再生，再生同時2號罐供水。1號罐完成再生后，2號罐開始再生，1號罐開始重新供水。

最后2號罐完成再生，1號、2號罐同時供水。

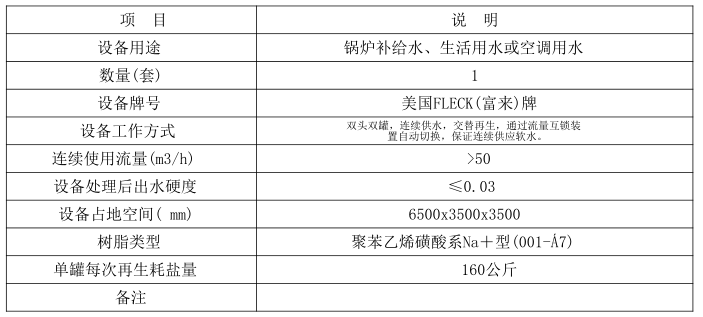

軟水器的主要技術參數及其工況要求：

1.原水硬度： ＜8mOL /L(1mmol/L=2.8oG=50mg/L )

2.出水硬度： ＜0.03mOL /L

3.正常工作水壓：0.2-0.5MPa; 試驗壓力：0.9MPa

4.工作溫度： 2-50℃

5.自控電源： 220V/50Hz; 電耗：30W

6.主干管直徑應≥80.0mm，每臺控制器的進出口管徑為DN80mm

7.設備總壓損(管路＋控制器＋布水器)=0.3kgf/cm2

8.產水量：50-100 m3/h雙罐總產水量能達到100m3/h。

9.設備重量(單罐): 負荷重量2200kg、運行重量7450kg.

10.樹脂型號：001-á7聚苯乙烯磺酸系 Na+型強酸性陽離子交換樹脂

11.安裝要求：地基需水平，并且承重。設排污溝。鹽罐靠近樹脂罐。

12.鹽箱內再生液濃度NaCl: >20%

13.用戶不可以用加碘鹽、加鈣鹽為再生劑。

14.系統聯接方式為雙罐并聯，交替再生，連續供水。

KJ-KF-E2-1500型全自動軟水器說明

軟水器設備簡介

1.軟化水設備控制系統采用世界上最大的水處理控制器生產廠美國FLECK公司制作的國際專利產品－集中

多路主體閥及控制元件。主體閥為無鉛黃銅鑄造加工而成，比塑料閥體堅固耐用、承壓能力高。活塞式

閥芯往復運動時，摩擦阻力小、動作靈活、耐磨損在使用過程中，有自動除去污垢的作用。根據FLECK公

司幾十年以來幾百萬臺的使用情況看，此種閥故障率極小。

2.主體閥采用一體多通路設計,免除了隔膜電控閥故障多的弱點。

3.控制部分為機械傳動結構，設計精巧、簡單合理，比電腦控制的設備系統更能適應環境，工作穩定可

靠、調節操作方便，具有免修性能，使用年限達十五年以上。

4.控制系統的機械傳動方式為：驅動電機帶動無鉛黃銅鑄造的單閥柱（外涂聚四氟乙烯）運動來變換閥

位，完成主閥體各個工作程序。其運動準確無誤，且耐腐、耐磨性能好。

5.設備工作程序由軟化水量（即流量）控制方式來實現全自動工作程序控制，可根據水質條件將再生用

鹽量和用水量調定至最佳狀態，無需人員操作。

6.本控制系統在有水(水壓>2bar)、有電(220V、50Hz)的情況下全部由集中控制閥完成自動控制，不需人

員監控。

7.離子交換樹脂罐為纏繞玻璃鋼。樹脂罐在滿負荷情況下，單罐產水量為40-50t/h，每次再生需要90分鐘

8.布水方式為滿床式布水器，中心布水母管連接十數只布水子管平均分布于罐底，埋于淺淺的方正石

中，和樹脂罐直徑相配合，充分發揮樹脂交換能力，同時不會產生偏流和擊穿旁流現象。這種布水器的

優點是壓損極小，獨有的V型槽有自動清洗功能，保證水流均勻。

9.鹽罐為PE(聚乙烯)材質，體積設計為2-天加一次鹽。單罐每次再生耗鹽150Kg。

10.樹脂為聚苯乙烯磺酸系Na＋型(001?á7)陽離子交換樹脂。
