產品特點、應用范圍

全自動軟水器廣泛用于工業鍋爐、熱交換器、賓館飯店、食品加工、洗衣印染、醫療衛生等行業，該產品具有自動化度高。交換容量大、能耗低、省人工、無需日常保養特點、將給客戶帶來最佳的經濟運行工況。

軟水器設備簡介

1.康津軟化水設備控制系統采用世界上最大的水處理控制器生產廠美國FLECK公司制作的國際專利產品－集中多路主體閥及控制元件。主體閥為無鉛黃銅鑄造加工而成，比塑料閥體堅固耐用、承壓能力高。活塞式閥芯往復運動時，摩擦阻力小、動作靈活、耐磨損在使用過程中，有自動除去污垢的作用。根據FLECK公司幾十年以來幾百萬臺的使用情況看，此種閥故障率極小。

2.主體閥采用一體多通路設計,免除了隔膜電控閥故障多的弱點。

3.控制部分為機械傳動結構，設計精巧、簡單合理，比電腦控制的設備系統更能適應環境，工作穩定可靠、調節操作方便，具有免修性能，使用年限達十五年以上。

4.控制系統的機械傳動方式為：驅動電機帶動無鉛黃銅鑄造的單閥柱（外涂聚四氟乙烯）運動來變換閥位，完成主閥體各個工作程序。其運動準確無誤，且耐腐、耐磨性能好。

5.設備工作程序由軟化水量（即流量）控制方式來實現全自動工作程序控制，可根據水質條件將再生用鹽量和用水量調定至最佳狀態，無需人員操作。

6.本控制系統在有水(水壓>2bar)、有電(220V、50Hz)的情況下全部由集中控制閥完成自動控制，不需人員監控。

7.調節流量計(流量傳感控制器)為葉輪式設計，加工精度高，結構緊湊，經久耐用，運行中不易產生故障。可根據操作需要設定在任意高度,靠流量葉輪傳送信號至控制器,必要時可進行手動調整(如再生)。還原周期及總產水量的控制精度在±3%范圍內。

8.離子交換樹脂罐為纏繞玻璃鋼。樹脂罐在滿負荷情況下，單罐產水量為22-24t/h，每罐再生周期為10小時再生一次，每次再生需要164 分鐘，每天每罐再生兩次，再生方式為順流。

9.布水方式為滿床式布水器，中心布水母管連接十數只布水子管平均分布于罐底，埋于淺淺的方正石中，和樹脂罐直徑相配合，充分發揮樹脂交換能力，同時不會產生偏流和擊穿旁流現象。這種布水器的優點是壓損極小，獨有的V型槽有自動清洗功能，保證水流均勻。

10.鹽罐為PE(聚乙烯)材質，體積設計為2-天加一次鹽。單罐每次再生耗鹽160Kg。

11.樹脂為聚苯乙烯磺酸系Na＋型(001×7)陽離子交換樹脂。

工作原理及示意圖：

全自動鈉離子交換器采用離子交換原理，去除水中的鈣、鎂等結垢離子。當含有硬度離子的原水通過交換器內樹脂層時，水中的鈣、鎂離子便與樹脂吸附的 鈉離子發生置換，樹脂吸附了鈣、鎂離子而鈉離子進入水中，這樣從交換器內流出的水就是去掉了硬度的軟化水。

　　由于水的硬度主要由鈣、鎂形成及表示，故一般采用陽離子交換樹脂(軟水器)，將水中的Ca2+、Mg2+（形成水垢的主要成份）置換出來，隨著樹脂內Ca2+、Mg2+的增加，樹脂去除Ca2+、Mg2+的效能逐漸降低。當樹脂吸收一定量的鈣鎂離子之后，就必須進行再生，再生過程就是用鹽箱中的食鹽水沖洗樹脂層，把樹脂上的硬度離子在置換出來，隨再生廢液排出罐外，樹脂就又恢復了軟化交換功能。

　　由于水的硬度主要由鈣、鎂形成及表示由于水的硬度主要由鈣、鎂形成及表示鈉離子交換軟化處理的原理是將原水通過鈉型陽離子交換樹脂，使水中的硬度成分Ca2+、Mg2+與樹脂中的Na+相交換，從而吸附水中的Ca2+、Mg2+，使水得到軟化。

　　如以RNa代表鈉型樹脂，其交換過程如下：

　　2RNa + Ca2+ = R2Ca + 2Na+

　　2RNa + Mg2+ = R2Mg + 2Na+

　　即水通過鈉離子交換器后，水中的Ca+、Mg+被置換成Na+。

流程說明：

①工作狀態：原水經過控制閥由上布水器進入樹脂罐，經樹脂層處理的水通過底部的下布水器，沿著中心升降管向上，再通過控制閥的出水口流出。

②反洗狀態：原水進入控制閥后沿中心升降管向下，通過底部的下布水器經過樹脂層向上，最后通過控制閥排污口排出。其目的是為了松動樹脂。

③再生狀態：原水經吸鹽器產生虹吸，帶著再生還原劑 （20?以上的飽和鹽水）進入樹脂罐，然后經過樹脂層進入下布水器和升降管，再通過控制閥排污口排出 （實際原水經與20?以上的飽和鹽水混合后的鹽水濃度為8％左右)。

④慢速清洗狀態：原水經控制閥進入樹脂罐，經樹脂層處理過的水通過底部的下布水器，然后沿著中心的升降管向上，再通過控制閥排污口流出。

⑤快速清洗狀態：原水經控制閥進入樹脂罐向下，經過樹脂層后進入下布水器沿升降管向上，最后通過控制閥排污口流出。

康津全自動軟水器型號說明：

KJ-KF—□—□□□

KJ-KF——產品系列號

□——控制再生方式或運行方式

T單罐系統，時間型控制

Q單罐系統，流量型控制

E2雙罐系統，同時工作，交替再生，一用一備

D3三罐系統，兩用一備

E3三罐系統，同時工作，交替再生，

D4四罐系統，三用一備

□□□——罐體直徑mm

設備型號

①型號：KJ-KF/E2-1500

用水量要求45-90T/h； 選用KJ-KF/E2-1500型全自動軟水器。

②組合形式：

單流量計先后再生控制系統

兩罐、單流量計。兩罐同時供水工作，當流量計回零時，主罐開始再生。一旦主罐返回服務

供水狀態，副罐開始再生。當用水需求量大時可多個系統并聯工作。

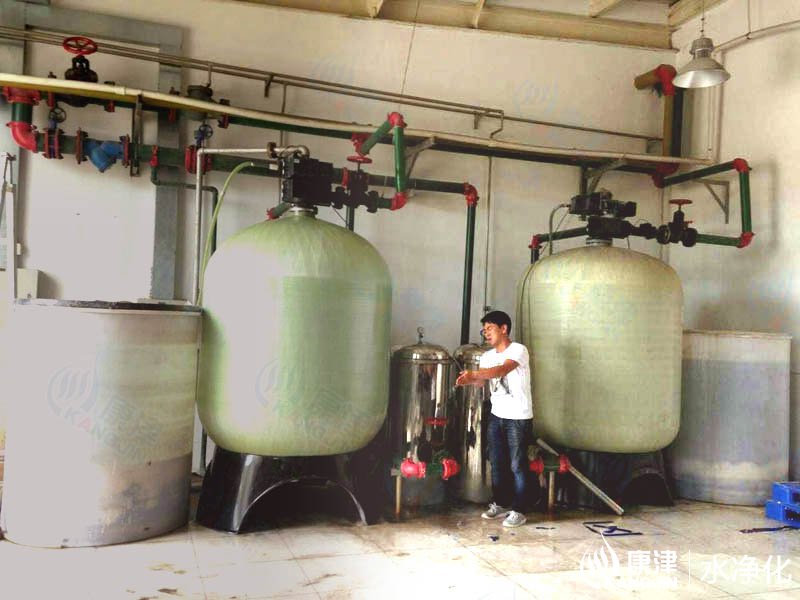

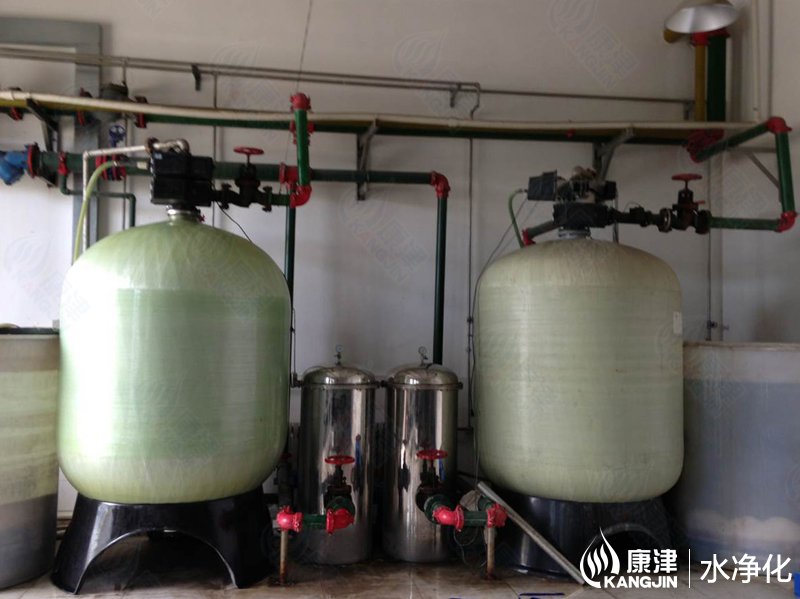

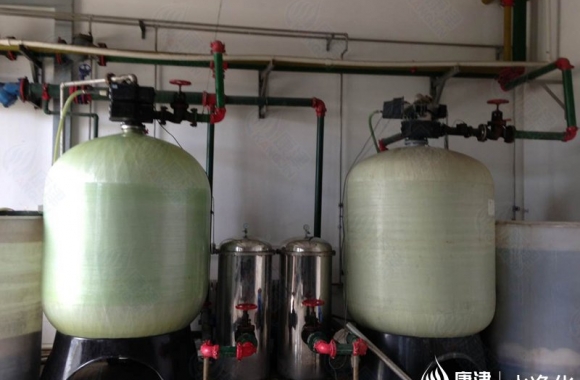

KJ-KF/E-1500型全自動軟水器為流量型雙頭雙罐軟化器，兩個控制閥通過互鎖使兩臺單獨的軟化器實現雙罐并聯。通過流量互鎖裝置自動切換，同時供水，交替再生，確保連續供應軟水，使整個系統更加安全可靠。

⑥鹽罐注水狀態：原水進入控制閥，經注水器向鹽罐注水。

軟水器的主要技術參數及其工況要求：

1.原水硬度：  ＜8mOL /L(1mmol/L=2.8德國度 )

2.出水硬度：  ＜0.03mOL /L

3.正常工作水壓：0.2-0.5MPa; 試驗壓力：0.9MPa

4.工作溫度：   2-50℃

5.自控電源：   220V/50Hz; 電耗：30W

6.主干管直徑應≥80.0mm，每臺控制器的進出口管徑為DN80mm

7.設備總壓損(管路＋控制器＋布水器)=0.3kgf/cm2

8.產水量：100m3/h雙系統總產水量能達到100-200m3/h。

9.設備重量(單罐+樹脂):  設備和重 2200Kg

10.樹脂型號：001×7聚苯乙烯磺酸系 Na+型強酸性陽離子交換樹脂

11.安裝要求：地基需水平，并且承重。設排污溝。鹽罐靠近樹脂罐。

12.鹽箱內再生液濃度NaCl: >20%

13.用戶不可以用加碘鹽、加鈣鹽為再生劑。

14.系統聯接方式為雙罐并聯，交替再生，連續供水。
